Deze verbouwing heeft een tweede doel: het beschrijven van de standaard bouwmethode voor Railz Miniworld.

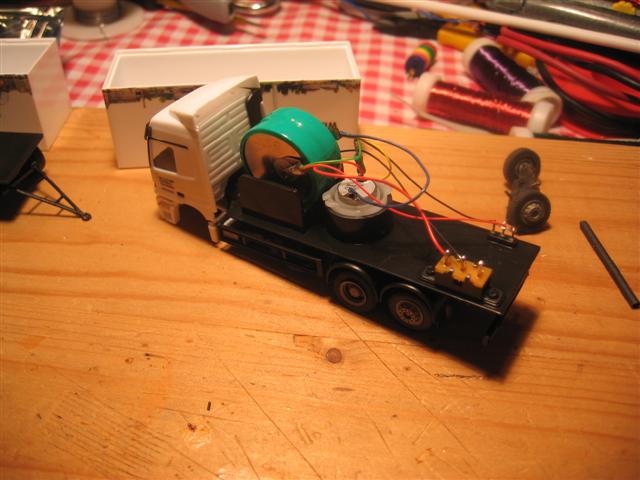

We beginnen met een standaard Faller Carsystem auto. Alle onnodige onderdelen gaan er uit.227_2759

De schakelaar mag blijven zitten, die is prima. In de wielkappen aan de voorkant wordt een extra stukje witte kunststof weggesneden. De voorwielen komen nu niet meer stil te staan als een korte bocht genomen word.

227_2760

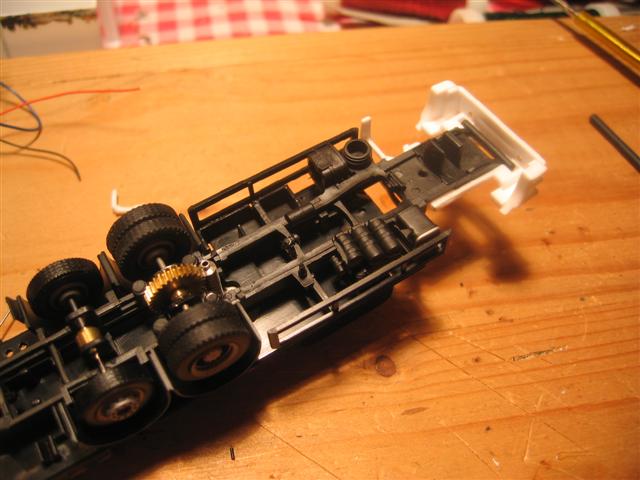

Ook aan de onderkant wat opruimen, de reedschakaar gaat er uit, het reservewiel en de cardan as. Het stuur haal ik ook tijdelijk weg. Het is een gevoelig dingetje wat ik liever opzij leg.227_2761

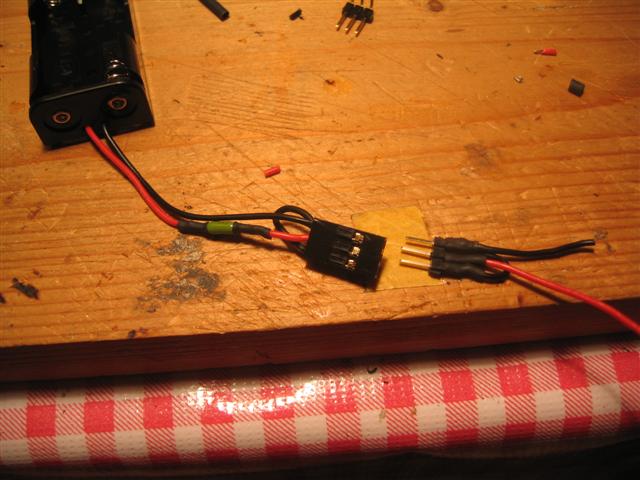

De accuhouder komt in de bovenbouw te hangen, om deze toch los te kunnen koppelen wordt een stekker gemonteerd. In de rode draad een zekering. De buitenste draden zijn aan beide kanten aan elkaar verbonden.227_2763

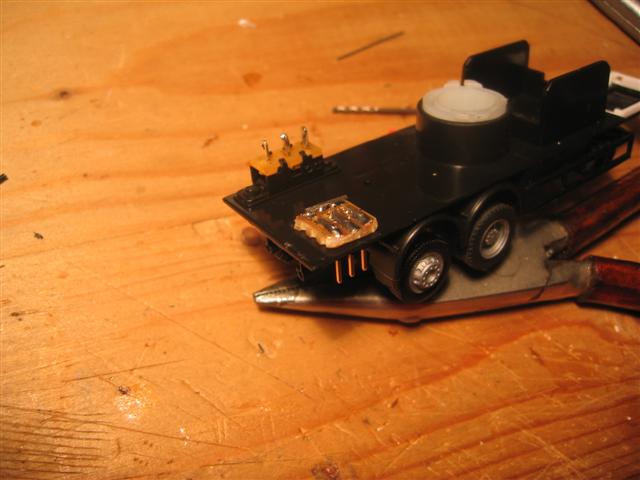

Op de auto wordt een setje laadpennen aan een klein stukje strokenprint gesoldeerd. Ook hier zitten de buitenste pennen aan elkaar.227_2764

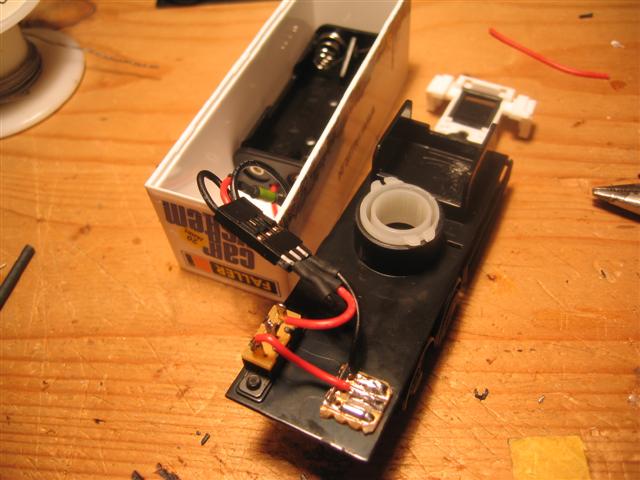

Zo zit het zaakje aan elkaar. De schakelaar wisselt de plus van de accu’s tussen decoder en laadpennen. De kathodes hangen wel allemaal aan elkaar.227_2767

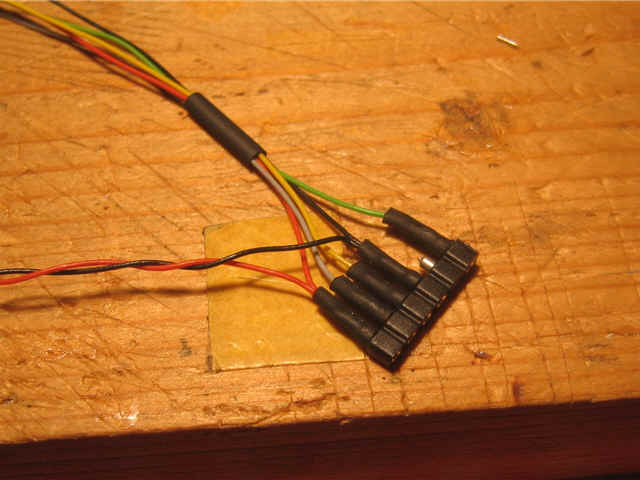

De herprogrammereer stekker met de standaard kleuren. het tweede gaatje is gevuld met tin. op deze manier kan je nooit de stekker er verkeerd in steken.
Een extra plus en min worden straks aangesloten op de schakelaar (plus) en de gemeenschappelijke min.227_2762

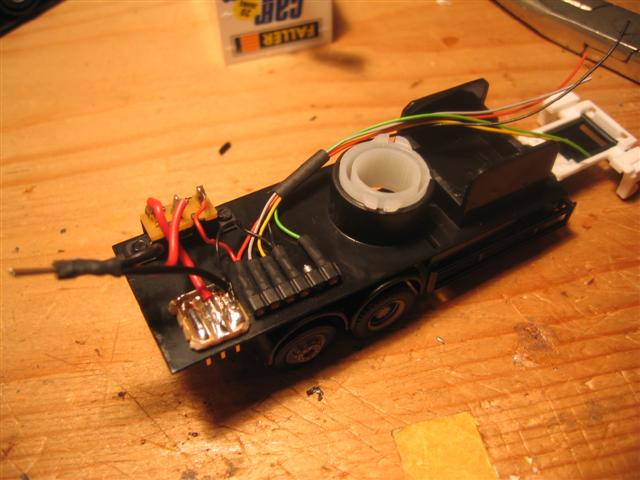

De stekker gaat met wat lijm op de bodem, rood en zwart zitten al aangesloten. Morgen verder met de LED’s.227_2768
